什么是三相四线、三相五线，三相四线与三相五线有什么区别？

一、概念

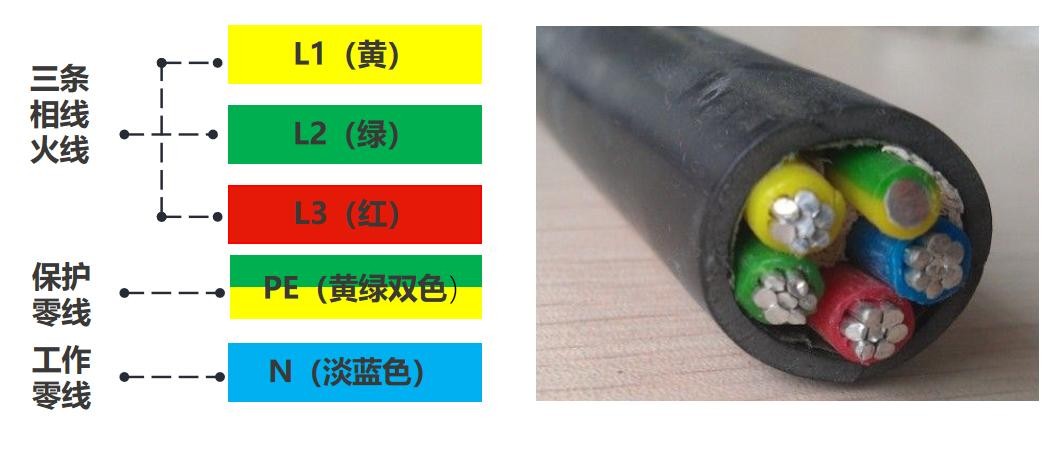

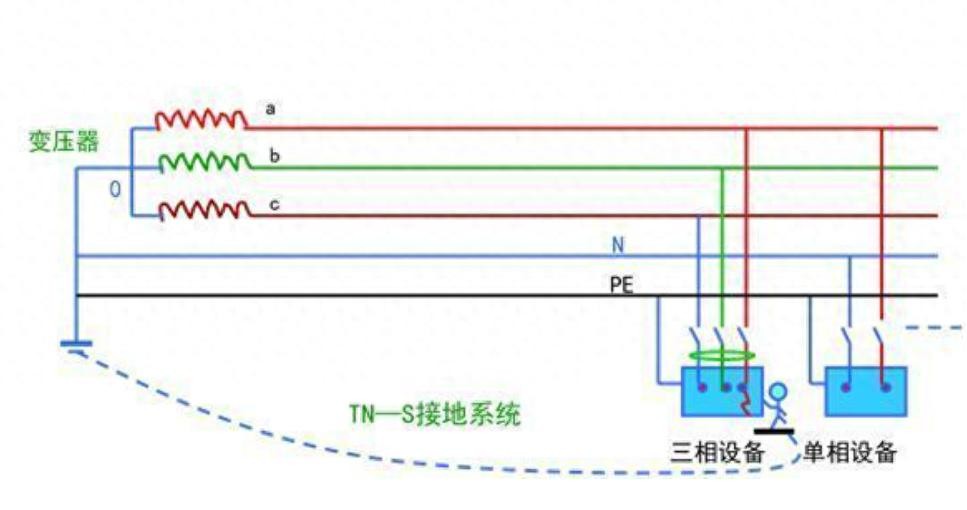

1、三相五线制是一种常见的电力供电系统，它由三个相位导线（L1、L2和L3）、一个中性线（N）和一个地线（PE）组成，共五根导线。我国民用建筑的配电方式采用TN-S接地系统。

①相位导线：相位导线是三相五线制中的主要导线，用于传输电能。每个相位导线之间的电压相位差为120度，这样可以提供更稳定和平衡的电力供应。在三相系统中，电流会交替流动在不同的相位导线上，从而实现功率传输。

②中性线：中性线是连接电源的中点，通常用作返回电流的路径。在三相系统中，由于电流在各个相位之间平衡分布，中性线的电压接近于零。中性线还用于提供单相负载的电力供应，通过将单相负载连接到其中一个相位导线和中性线上。

③地线：地线用于安全接地，以保护人员和设备免受电击和故障电流的影响。地线连接到设备的金属外壳或其他导电部分，并通过接地系统将电流引导到地下。这样可以确保在发生电气故障时，故障电流能够安全地流入地面，而不会对人员和设备造成伤害。

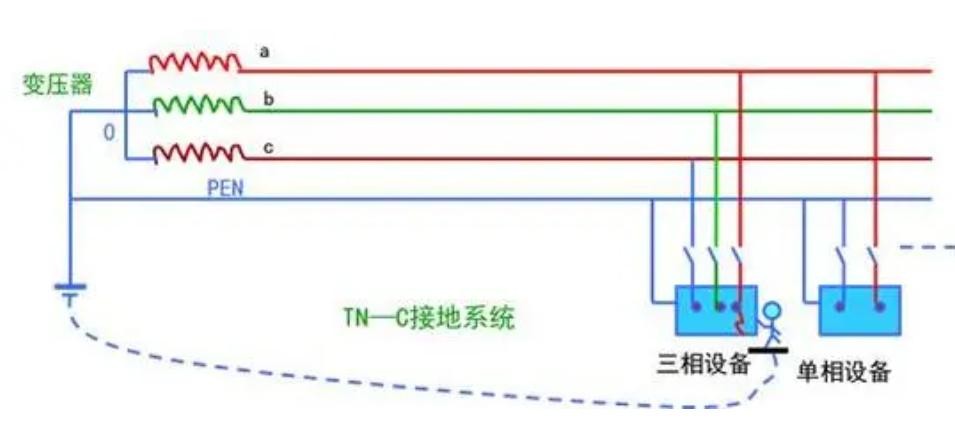

2、三相四线是指：三个相电压的三个相线(A、B、C线，U、V、W线或L1、L2、L3和中性线(零线) (N线)，不单独设地线(PE线)，而是中性线(零线)和地线共用一条线路。属于TN-C接地系统。

二、三相五线制的优点

较高的功率传输能力：由于三相系统中电流分布均匀，相位之间存在120度的相位差，因此能够提供更大的功率传输能力。这使得三相五线制适用于供电大型电机、变压器和其他高功率负载的应用。更稳定的电压：相位之间的电压相位差和电流的平衡分布有助于提供更稳定的电压。这对于对电压稳定性要求较高的设备和系统非常重要。
